Radian激光跟蹤儀在建筑行業 搭建機器人末端引導與調試校準領域的應用

2021-05-31 14:15

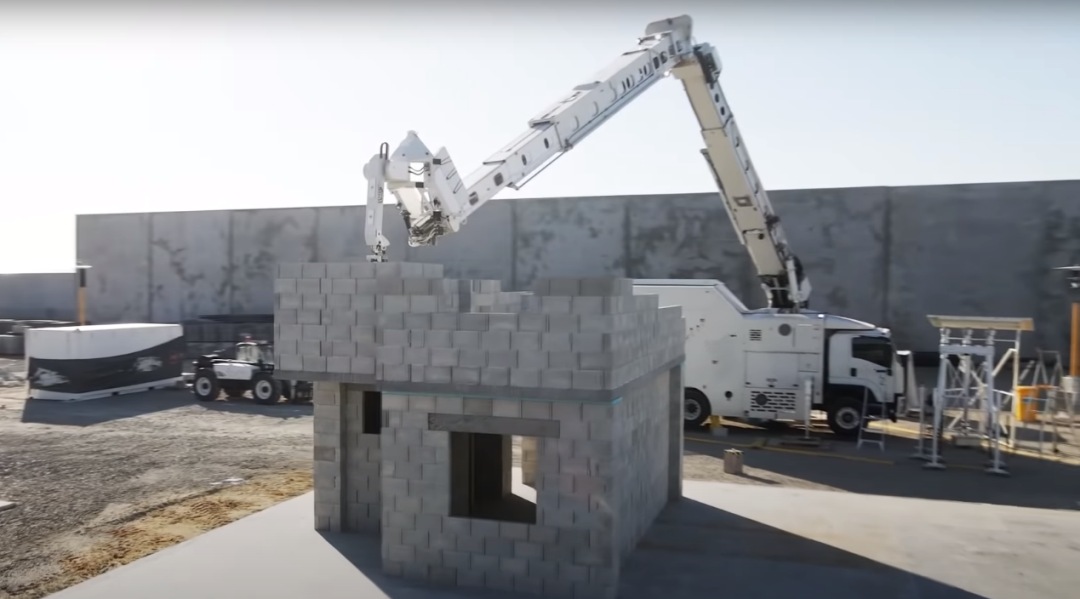

圖為：某型號搭建機器人房屋搭建作業中

關于領域

伴隨著建筑科學的不斷進步以及行業的蓬勃發展，人們對于建筑的高質量和作業的高效率開始有了更高的追求；于是，應用于建筑行業的搭建機器人隨之誕生。使用建筑機器人進行搭建，不僅可以更穩妥地保障工程質量，還可以大幅提升整個搭建工程的作業效率。搭建時，操作者只需將設計好的模型圖紙傳輸進系統，機器人即可按照?qǐng)D紙的規劃，自動進行水泥砂漿的涂抹以及方磚的搭砌；并可24小時連續不間斷施工。由此，大幅提升搭建效率的同時，也最大程度地避免了由于人員疲勞、人為操作失誤等因素造成的工程質量問題。

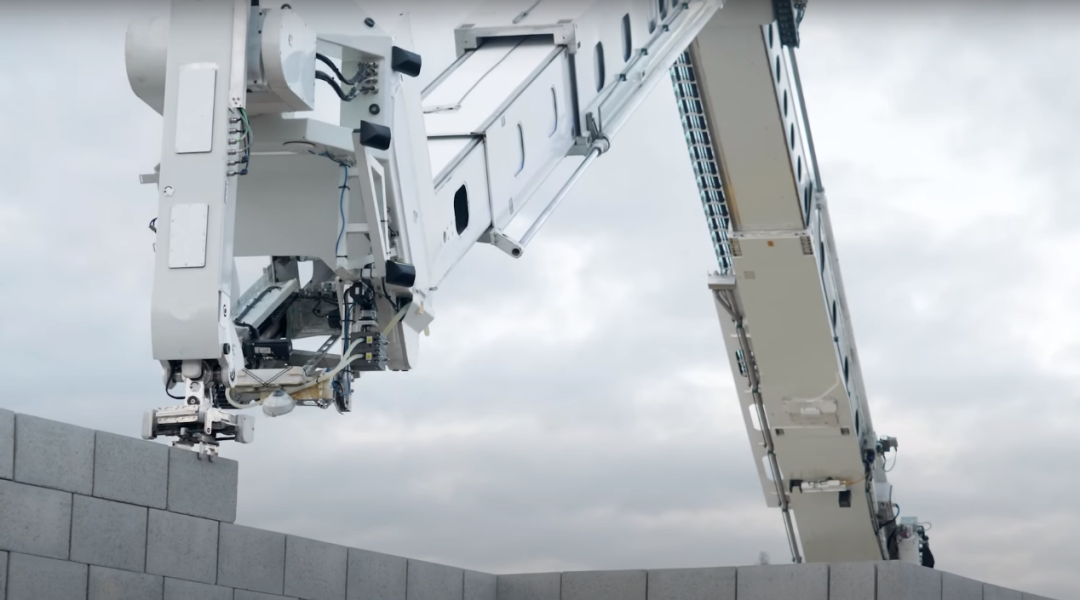

圖為：某型號搭建機器人伸縮臂及末端執行機構

面對的問題

為了保障運轉的準確與高效，搭建機器人在作業時或日常維護調試中需要格外注重兩方面的問題：

1、室外搭建作業時，受風力或其它外力因素的影響，機器人的伸縮臂存在搖動的問題，從而導致其末端執行機構無法準確定位，造成施工錯誤；

2、搭建機器人的末端執行機構功能復雜，需要同時執行自動涂漿、切磚、傳輸、以及搭砌等工作，這就需要將其相關關鍵部件之間的配合誤差控制在極小的范圍內，從而保障整個工作流程的順利完成；由此，在搭建機器人裝配、以及定期維護檢測時，要對其關鍵部件進行精細的調試與校準，以確保在搭建作業時達到預期效果。

API解決方案

使用API品牌的Radian激光跟蹤儀，即可完美解決上述兩方面的問題。

Radian激光跟蹤儀可以在超過160米的范圍內實施靜、動態3、6D的精密測量作業，加持以超高的測量精度（微米級，μm），可謂是大尺寸精密測量的完美解決方案。

針對建筑機器人領域的解決方案如下：

關于末端定位問題的解決方案

可使用Radian激光跟蹤儀配合STS六維智能傳感器，對搭建機器人的末端進行實時的6自由度（6DoF）定位引導，形成閉環控制，從而保證機器人預定動作以及作業效果的實現。

測量時，只需將Radian激光跟蹤儀架設在建筑機器人周邊，并將STS六維智能傳感器裝卡在機器人末端；Radian激光跟蹤儀通過射出的激光實時不間斷追蹤STS傳感器，并高速采集位置數據，同時傳輸至分析軟件進行實時數據與名義數據的比對，并將偏差值發送至機器人的控制系統進行補償調整，就此實現機器人末端的實時定位引導（見下圖示意）。

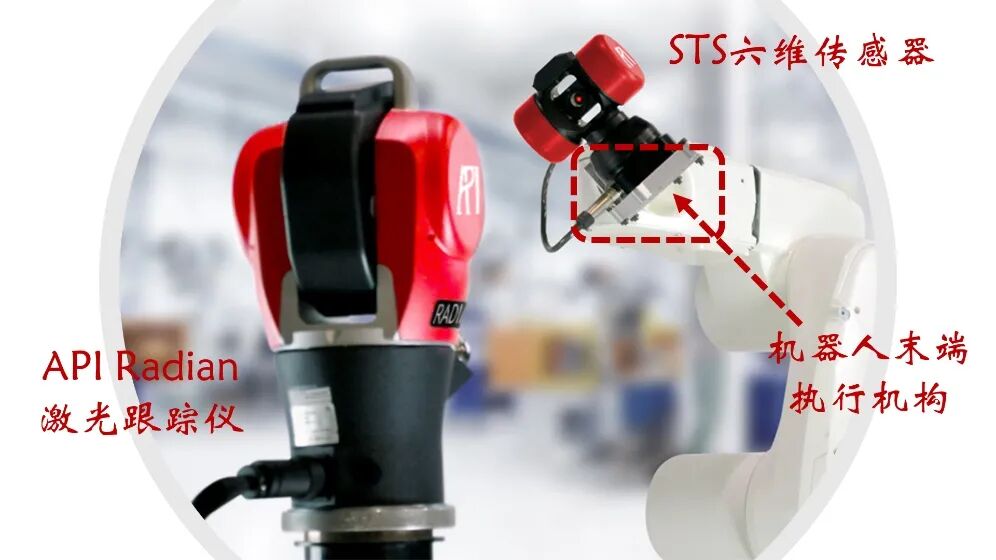

圖為：Radian激光跟蹤儀配合STS六維智能傳感器進行機器人6自由度檢測作業示意

機器人末端執行機構關鍵部件裝配、維護、檢測的解決方案

針對搭建機器人末端執行機構關鍵部件的裝配與檢測，可使用Radian激光跟蹤儀配合SMR（跟蹤儀靶球）來實現。

測量時，將Radian激光跟蹤儀架設在末端機構周邊，操作者手持靶球碰觸待測部件的待測部位（如下圖），Radian激光跟蹤儀實時跟蹤靶球并采集靶球設定目標位置的幾何量數據，通過若干關鍵點數據的采集，可于軟件中構建相關的線、面、體等的數據，將實際測量值與名義值相比對，即可得到偏差量，從而為部件的調整提供有力的數據支撐保障。
