鋰電行業機架大平板平面度測量解決方案

2025-03-20 09:03

鋰電大板平面度檢測需求

鋰電生產設備的機架大板平面度的好壞決定了安裝在大板片面上的零件的安裝位置準確性，平面度不好，會導致整體運行的不暢，嚴重時甚至還會導致安裝的零件造成干涉，在運行中增大撞機的風險。

鋰電制造過程中，好的大板平面度能夠保證設備運行的穩定性，減少裝機調試的周期，提高鋰電生產的良品率。

平面度的評估方式

根據最新ISO 12781-2011國際標準，以及與之對應的國家標準《GB/T 24630.1-2009產品幾何技術規范（GPS）平面度第1部分：詞匯和參數》，平面度被定義為實測表面高度距離理想平面的偏差。

現時常用的定義平面度的方式使是最小區域法，最小區域是指包容所有測量數據且距離為最小的兩平行平面，兩平面的最小距離值t即為平面度的公差值。

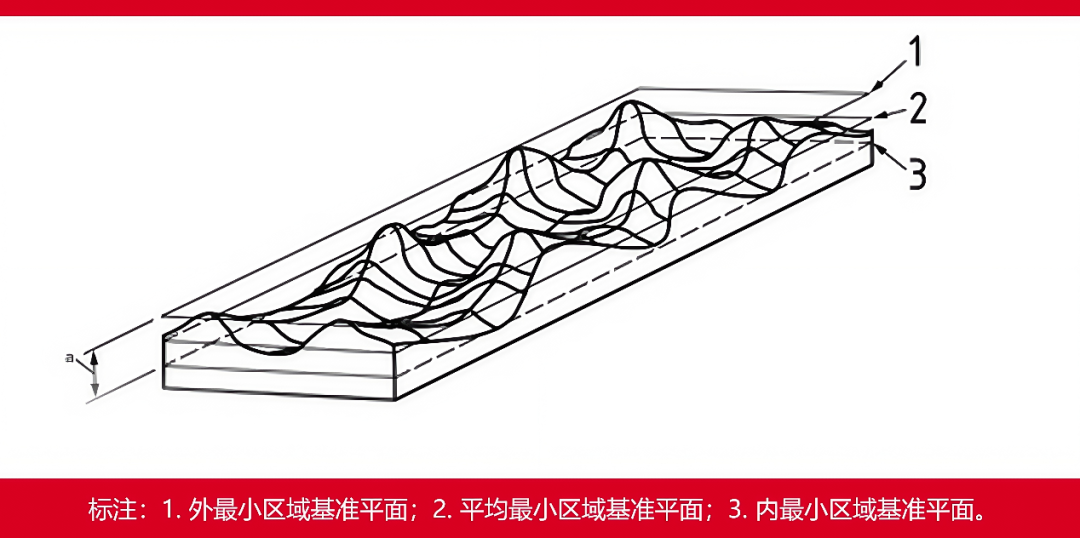

平面度評估，最小區域法圖示

激光跟蹤儀測量大板平面度并指導調整

激光跟蹤儀，作為大尺寸精密測量的代表性儀器，已被越來越廣泛地應用于各制造領域。其具有可以在大尺度范圍內以微米級別的測量精度對待測目標實施3D/6D精準測量的檢測能力，已在各制造領域的測量檢測環節中得到充分驗證。

激光跟蹤儀對于同心度、平面度、空位置度及尺寸的檢測快速高效。只需將其架設在待測部件周邊合適的位置，操作者手持激光跟蹤儀SMR靶球，跟蹤儀會射出激光至靶球中心鎖定并實時跟蹤靶球位置。使用靶球觸碰待測位置并短暫停留，跟蹤儀即會高速采集該點的空間位置坐標數據，并反饋至測量軟件進行分析。以下將結合圖文，使用Radian激光跟蹤儀對平面度檢測與調整的應用進行詳細解析。

正隆工程師使用Radian激光跟蹤儀鋰電大板檢測現場

Radian激光跟蹤儀是一款便攜式設備，全機重量不到11Kg，機身附帶有電池供電系統，能夠在沒有電源的情況下提供長時間工作續航。設備同時集成有Wifi功能，能夠通過無線網絡與計算機實現數據傳輸，十分適合在現場使用。在架設好設備后連接軟件就可以開始測量。

一般情況下，機架大板在開始調整前，都會使用激光水平儀對大板進行水平調整，完成后便可使用激光跟蹤儀測量平面。當然在必要時，也可以通過激光跟蹤儀內置的水平軟件實現大板水平與平面度一次性調節。測得平面數據如下圖所示。

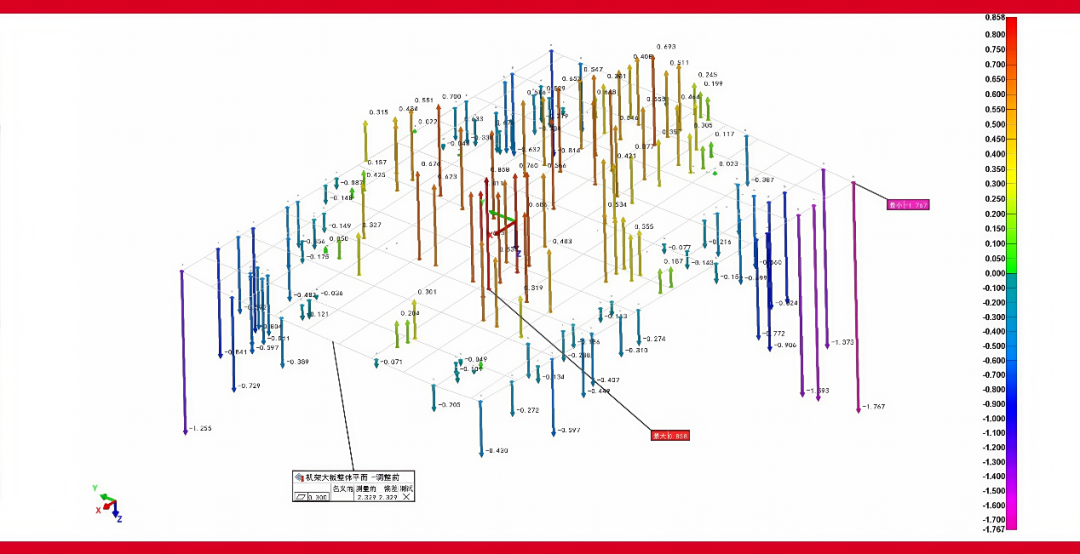

調整前，大板平面度數據

（箭頭長短表示測量點與平面偏差的大?。?/span>

完成平面的測量后，可以使用調裝/檢測功能，利用Radian激光跟蹤儀數據高速采集能力以及動態采數性能，對大板平面數據進行實時檢測，以便調整人員能夠?qū)崟r觀察數據，對平面進行調整。

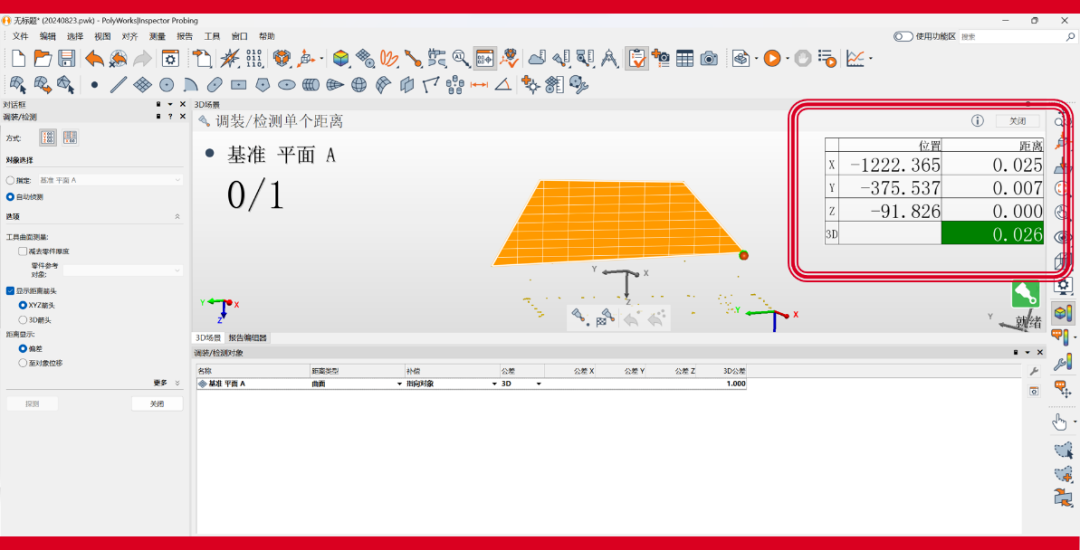

安裝人員能夠通過3D窗口中的數值實時地調整平面

直到大板平面各位置的值都滿足基準值要求后結束調整。再次測量大板平面并輸出平面度報告。

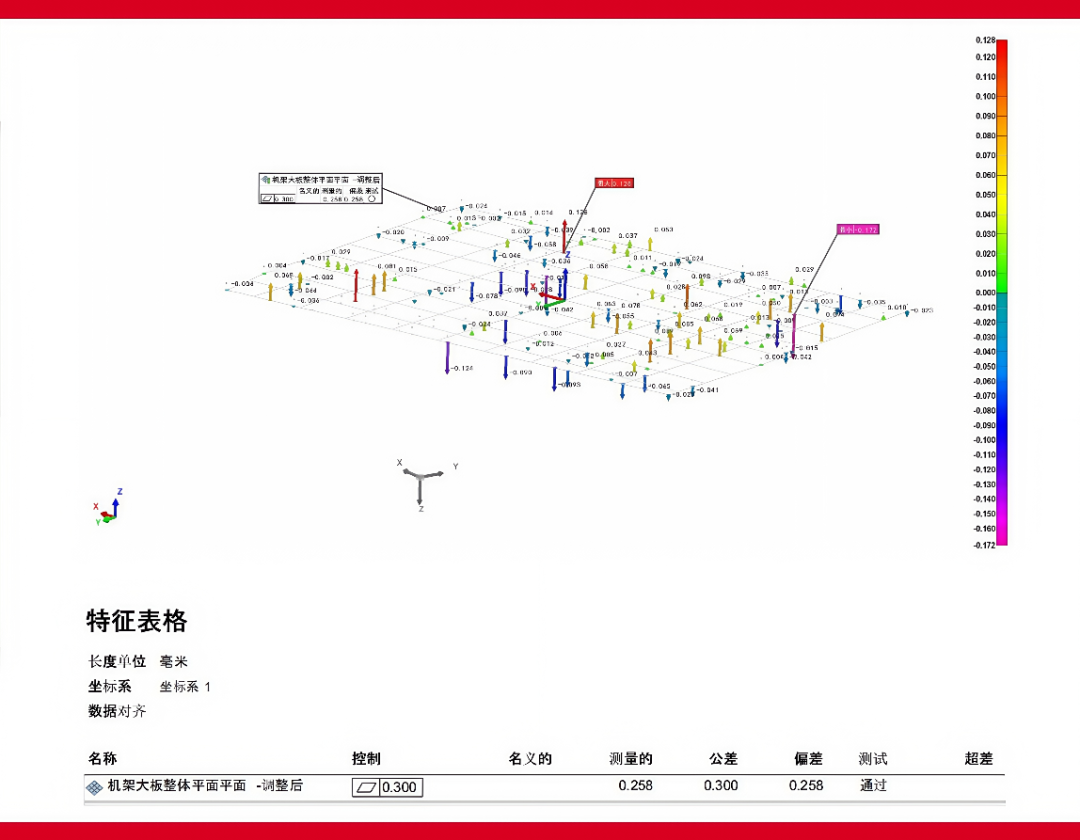

完成調整后的大板平面度數據報告

如需要評估在1000 x 1000 mm（數值范圍根據要求自行定義）范圍內平面多為多少時，我們只需要在測量之前使用導入理論CAD數據對齊進行評估，就能夠輸出對應的結果。

Radian激光跟蹤儀由于其優異的性能，便捷的使用方式，能大范圍、高精度的進行測量，在鋰電裝備行業擁有最高的市場占有率，幾乎成為了行業標準。已得到了包括：寧德時代、先導智能，科瑞股份、遠景能源、雅康、贏合智能、大族激光、海目星、利元亨、光大激光、東博智能等行業知名企業的充分認可。

部分鋰電池行業用戶

“鑄光為尺，見微知著”，正隆偉業· 以終為始，愿用數字技術助力精密制造/智能制造更進一步！
