API無人機行業測量全面解決方案

2021-05-17 18:02

關于領域

無人駕駛飛機，簡稱無人機（UAV，Unmanned Aerial Vehicle），是利用無線電遙控設備和自備程序控制裝置操縱的不載人飛行器。無人機根據結構類型可以分為：固定翼無人機、旋翼無人機、傘翼無人機、無人飛艇等等。

無人機的概念于20世紀20年代提出至今，經歷了數次技術上的革新，現被廣泛應用于包括：航拍、農業、醫療、運輸、檢修、救災、氣象、勘探、通信、國防等等在內的各個行業和領域。

伴隨著無人機應用的高頻化和作業的精細化，人們對于無人機的性能要求也越來越高；為了滿足這些對于無人機性能的高要求，勢必在無人機生產制造、以及調試測試中，對其實行更加嚴格的公差標準、以及細節把控。

而無論是在無人機的制造生產過程中，還是調試測試流程上，API 均為行業的各個環節提供了全面的精密測量解決方案。

API無人機行業測量解決方案

1、無人機部件的在線測量檢驗

為了生產出性能更佳的無人機，在制造過程中，需要對每一個部件進行精密檢測，以確保每一個部件的尺寸符合公差要求。

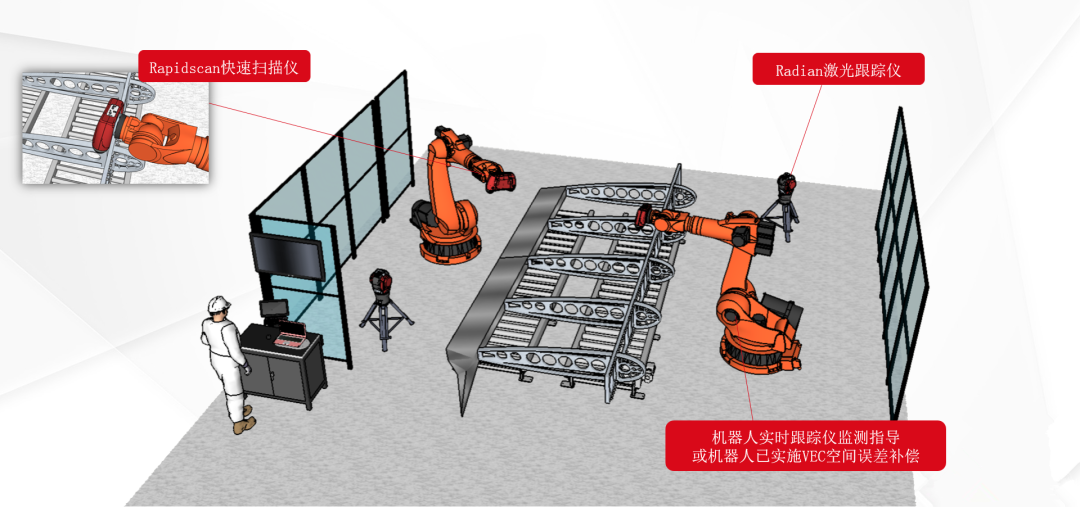

API為滿足現代在線部件檢測對于高精度和效率的雙重需求，研發了智能工廠精密測量系統，使用微米級別精度的Radian激光跟蹤儀為Rapidscan快速光學掃描儀做實時定位指導，同時對部件進行快速掃描檢測，在保障測量高精度的同時兼顧了檢測效率。

▲圖為：大型無人機翼梁部件檢測（Radian激光跟蹤儀+Rapidscan快速光學掃描儀）

2、無人機裝配對接指導

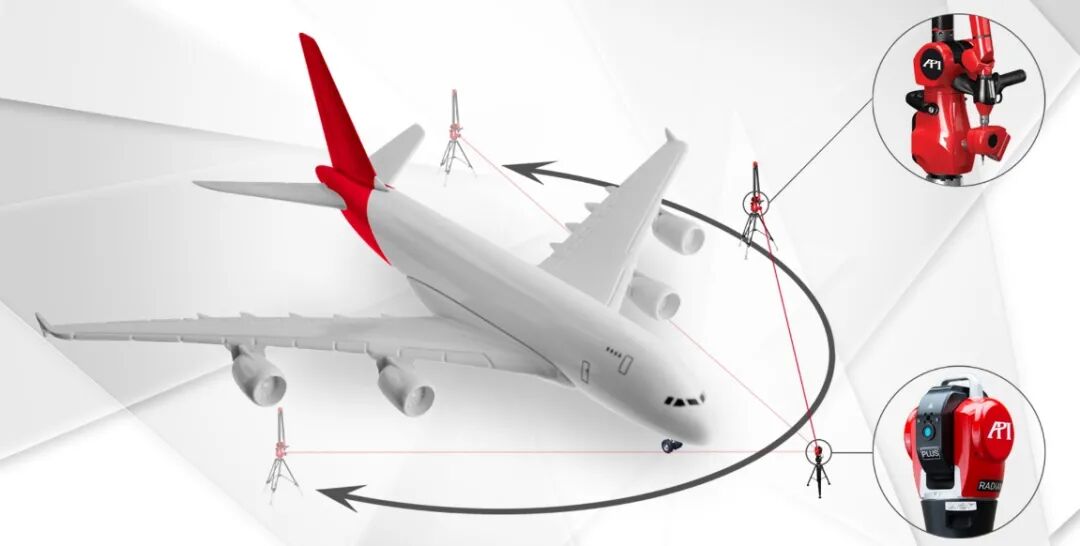

可通過使用Radian激光跟蹤儀、Rapidscan快速光學掃描儀、iScan3D智能掃描測頭、vProbe隱藏點測頭、Arm關節臂等API精密測量設備精準獲取部件數據并創建數字孿生，即可在專業軟件中對部件進行虛擬裝配，從而大幅提升實際裝配的成功率。

3、無人機軌跡的動態監測

對于一些特殊用途的小型無人機，其起降及在特定區域的飛行，需嚴格按照預設軌跡進行；對于無人機飛行軌跡的動態監測是十分重要的。

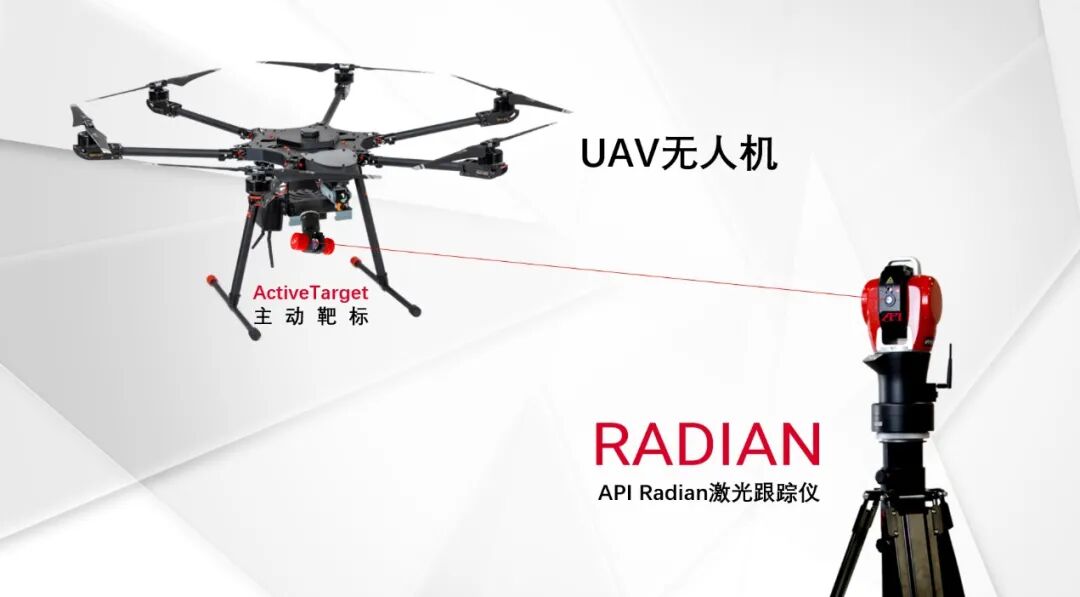

使用Radian激光跟蹤儀配合ActiveTarget主動靶標，即可對待測無人機進行實時的動態軌跡監測。測量時，將ActiveTarget主動靶標裝卡在無人機上，激光跟蹤儀即可連續跟蹤測量該靶標的運動軌跡，并實時將數據反饋到電腦中，通過人機交互界面告知操作者無人機此時是否在預定軌跡上飛行，以及速度、加速度等關鍵參數，以便做出及時的調整和校準。

▲圖為：Radian激光跟蹤儀配合ActiveTarget主動靶標測量無人機飛行軌跡示意

4、無人機姿態的6自由度（6DoF）監測

類似于無人機軌跡的動態監測，特定用途的無人機需要在特定區域調整姿態，以便其可以順利實現功用、完成作業任務。這就需要對無人機在特定區域進行6自由度的測量，以得到其在相應位置的姿態，并指導其做出實時的修正、校準。

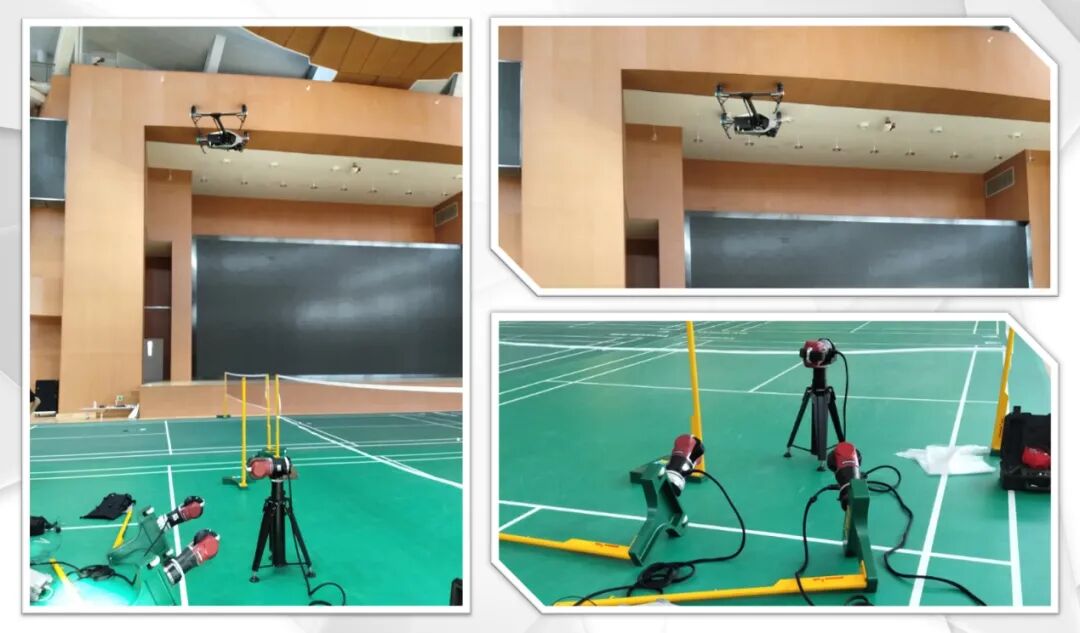

對無人機的6自由度測量可使用3臺激光跟蹤儀分別跟蹤裝卡在無人機上的3個高精度SMR（激光跟蹤儀靶球），從而獲得該待測無人機實時的6維動態信息。

值得一提的是，API Radian系列激光跟蹤儀基于其緊湊的機身設計理念，除豎直架設外，還可橫向、倒置、或以任何角度傾斜安裝，從而在有限的工作空間內獲得更好的測量位置、更大的測量角度，得到更佳的測量效果。
