超精密測量對高端裝備制造的意義

高端裝備雄踞制造業技術鏈和價值鏈的頂端，其最本質的特征是高質量，包括高性能、高穩定性和高可靠性。中國裝備制造要實現突破，首先要解決制造質量問題，其關鍵是能否建立起堅實的技術基礎支撐能力，而核心關鍵是能否首先建立起超精密測量能力。沒有超精密測量，就不會有高質量的高端裝備制造。我國需要加速實施“測量三能力”建設，即補齊精密測量能力，追平超精密測量能力，突破和掌握基于“完整精度”的測量能力。在這個意義上，制造與測量兩種能力無法分家，必須實現制造測量一體化，形成有效的精度調控能力。只有構建起系統的精度調控能力，中國裝備才能順利從中低端向中高端邁進。

中國制造在改革開放前，初步形成了裝備制造能力，而且在某些點上邁向了精密工程，在局部形成了精密測量能力，如九大裝備中的萬噸水壓機，個別零件就是精密級的，而且這些精密級零件，必須要通過精密測量才能保證質量。中國在個別產品、個別部件上探索了精密級的制造和測量能力。

改革開放后，尤其是加入WTO之后，我國制造業迅速發展。尤其是在2010年成為世界第一制造大國，2018年我國的制造總量已經超過了美國、日本、德國的總和。但是，我們的制造業，特別是裝備制造業還處于中低端。盡管如此，我們還是一只腳跨進了超精密工程，例如在航天工業領域和國防工業領域，局部形成了超精密制造和測量能力。

從整體上考察我國目前的整體測量能力，會發現，中國的精密級測量能力還沒有建完，沒有形成整體測量能力，對中低端裝備制造質量的整體支撐能力尚未形成；而超精密級測量能力還處于初級階段，要形成整體測量能力必須付出極大的努力，無法形成對高端裝備制造質量的基本支撐能力。

隨著智能制造的快速發展，“完整精度”的需求開始凸顯。這個階段是在完成整體超精密測量能力的基礎上，達到高端裝備制造的“完整精度”階段?！巴暾取钡膬?nèi)涵是使制造精度與測量精度設計全面合理，指標體系更完備、更匹配和協同，對質量性能的反映更完整充分，對質量性能的支撐手段更系統、更高效，成本更低廉。工業互聯網的實時數據傳遞，更加快了這個進程的發展。

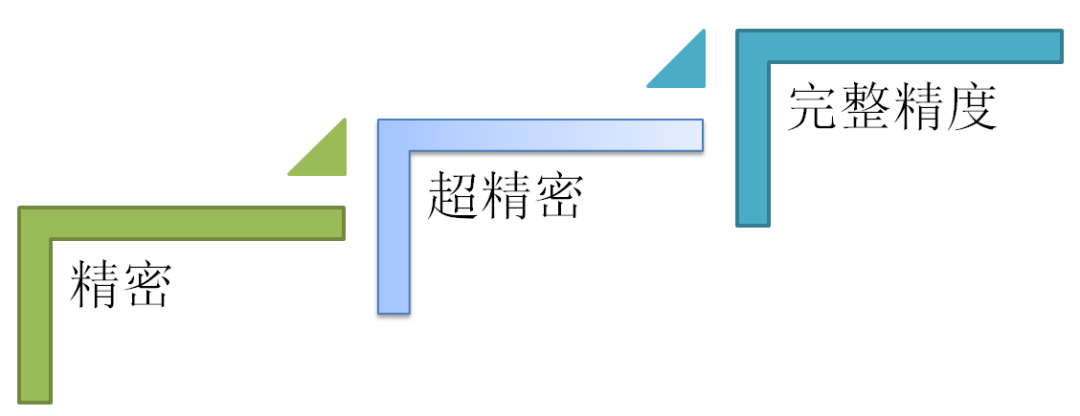

  測量能力發展的三個階段

測量體系對整個制造業能有多大的拉動作用呢？美國商務部評估報告指出，其儀器產值僅占工業總產值的4%，但是對于國民生產總值的拉動作用卻達到66%。也就是說，精密測量儀器技術作為基礎性高端技術，其自身具有價值放大、有效賦能和創新引領的作用，它可以使制造質量提升，效率提升，成本降低，可撬動和拉動十幾倍以上的高質量工業生產，足見其基礎支撐作用是巨大的。

國內對于測量的認識，還是沒有受到廣泛的重視。我國支撐產品制造質量的測量能力，目前可分為三部分。

一部分是有測量能力，但是以局部代替整體。比如在圖紙上標注圓柱類零件形狀的時候，盡管開始標注圓柱度指標了，但在測量時一般只測量一個截面的圓度，再測量一個素線的直線度。這主要受現有的測量手段限制。這種以局部代替整體的測量，絕大部分有用信息被漏掉了。但即便是這樣的測量，在很多中小企業也不具備測量手段。

第二部分是只具備部分測量能力，主要指抽檢。比如平板顯示器生產線，通常是從6塊或者8塊平板顯示器中抽出一塊來測量，而且是只在平板顯示器上選擇幾個點測量。這是在抽檢的基礎上，進行局部代替整體的測量方式，測量數據遠不能反映平板顯示器的制造質量，所以良率很難控制。

第三部分是基本沒有測量能力，在圖紙上也不進行標注，靠機床保證精度。這實際上等于質量失控。

這樣的測量能力無法支撐我國高端裝備制造，更談不上支撐質量的提升。

鑒于上述情況，我國要提升高端裝備制造質量將會面臨三個主要挑戰。第一個是整體性問題，國家測量體系不完整；第二個是測量手段呈現碎片化特征，有些儀器發明或者有些儀器的研發、生產，都是在一些點上進行的，不成體系，不能形成整體能力；第三個是精益化問題，測量對質量提升具有不可替代的支撐作用，對這一至關重要的結論，我們的認識嚴重不足。

除了國家計量體系存在問題外，工業測量體系存在的問題則是裝備制造主戰場上的大問題?，F(xiàn)有的精密和超精密測量儀器的種類極少，而且只在局部或一些點上具有測量能力，不成體系，無法形成整體測量能力。這可以從裝備制造的不同層面上清楚地看到。

一是零件制造層。我國面向裝備制造業的測量方式與測量體系，基本上是學習前蘇聯的相關方式與體系，主要是面向零件級的幾何參數進行測量。即使是面向零件幾何參數測量，實際上在精密級上也測不全。如果把國內某工廠的圖紙，和德國某工廠相同零件的圖紙進行對照，發現國內圖紙標注的參數大量缺失。缺失的主要原因是，我國對這些參數沒有能力測量，所以在一些圖紙上干脆就不再標注了。按照這樣的圖紙和測量手段，想要控制零件在制造過程中的質量是不可能的。

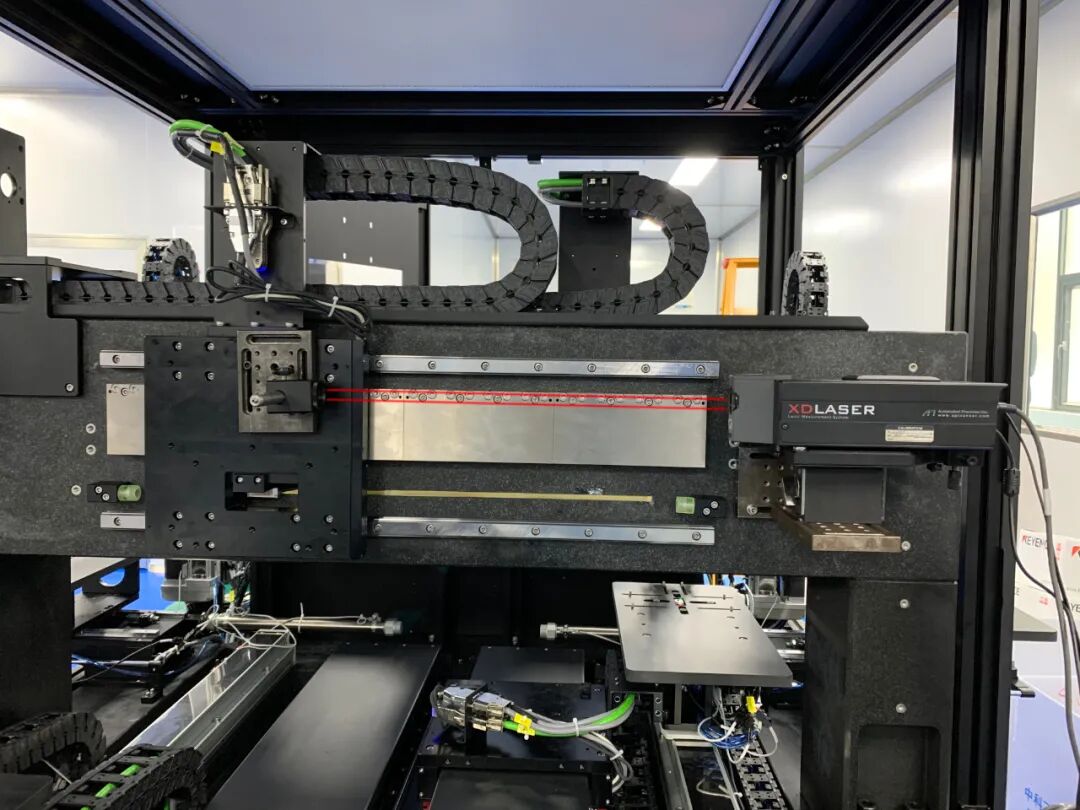

二是部件制造層。部件層面因產品千差萬別，導致集成調試所需具體測量方法和測量儀器原理也各不相同，需要專門定制專用測量儀器與工裝，而通常不能直接采用通用儀器。實際上，因認識不足和研發能力較差等原因，目前裝備制造車間里，專用測量儀器大量缺失。由于沒有成體系的專用測量儀器，車間只好用通用儀器來替代專用儀器進行測量。這是非常不合理的，因?yàn)楹芏鄬Ｓ脺y量需求是通用儀器實現不了的，這個問題普遍存在。以超精密光刻機上的一個工作臺激光反射鏡構件為例，它的主體零件之一有108項尺寸公差和62項形狀、位置、方向公差，還有內部應力等技術要求，集成時需要一批滿足公差配合的專用測量儀器與工裝。要完成這樣一個復雜構件的超精密測量，需要20多種專用超精密測量儀器，這些我們都沒有提前布局研制，導致我們至今制造不出來精度合格的產品。這樣的例子具有普遍性。由此可見，部件制造層現有的專用測量手段基本上都是碎片化的，不能形成整體測量能力，導致部件集成質量無法控制。

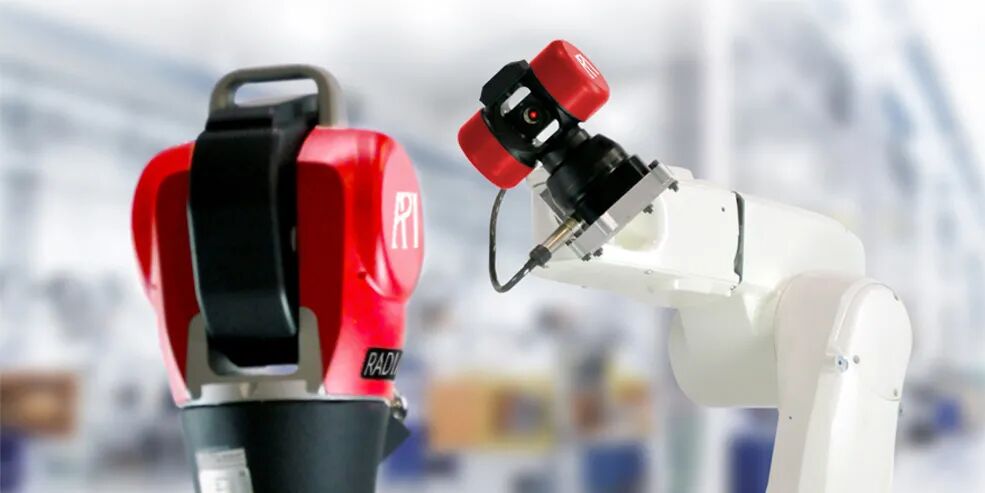

三是整機制造層。不僅部件裝配層需要專用測量儀器，整機測量層也需要大批專用測量儀器，整機裝調完成以后對整機性能的測試層面還要需要一批專用測量儀器。整機制造層的狀況與部件制造層狀況類似，但更嚴重。以中等精度的光刻機為例，它有3萬多個光機零件，其中70%是精密和超精密級的，需要600多種專用精密和超精密測量儀器，這些測量儀器90%以上，我們都沒有進行布局研制。還有嵌入到整機中的200多個超精密測量單元和傳感器，這些我們也都沒有專門布局研制。從目前情況看，如果不能解決專用超精密測量儀器問題，在較短的時間內制造出質量合格的高端裝備產品，是非常難的。

只有通過精確測量，才能精確找到產品質量不合格的地方。只有對測量數據進行大量積累和分析，才能發現超精密制造不合格的根源。

超精密測量對提升高端裝備制造質量具有不可替代的基礎支撐作用，并在制造全過程的質量控制中發揮決定性作用。國際測量聯合會和國際標準化組織曾經聯合制定了一個國家質量基礎框架，它把標準、計量、合格評定三個要素定位為未來世界經濟可持續發展的三大支柱。這個定位非常之高，而且定位很明確，這是總結了發達國家的發展經驗后，提升到理論層面上的一個重要認識成果。落實到企業的時候，在標準、計量、合格評定三大要素基礎上，還要加上認證認可，這樣就形成了工廠層面可操作的質量保障體系。究其本質，質量保障體系就是一系列技術法規加測量。在技術層面看，它就是一個規范化的測量體系。

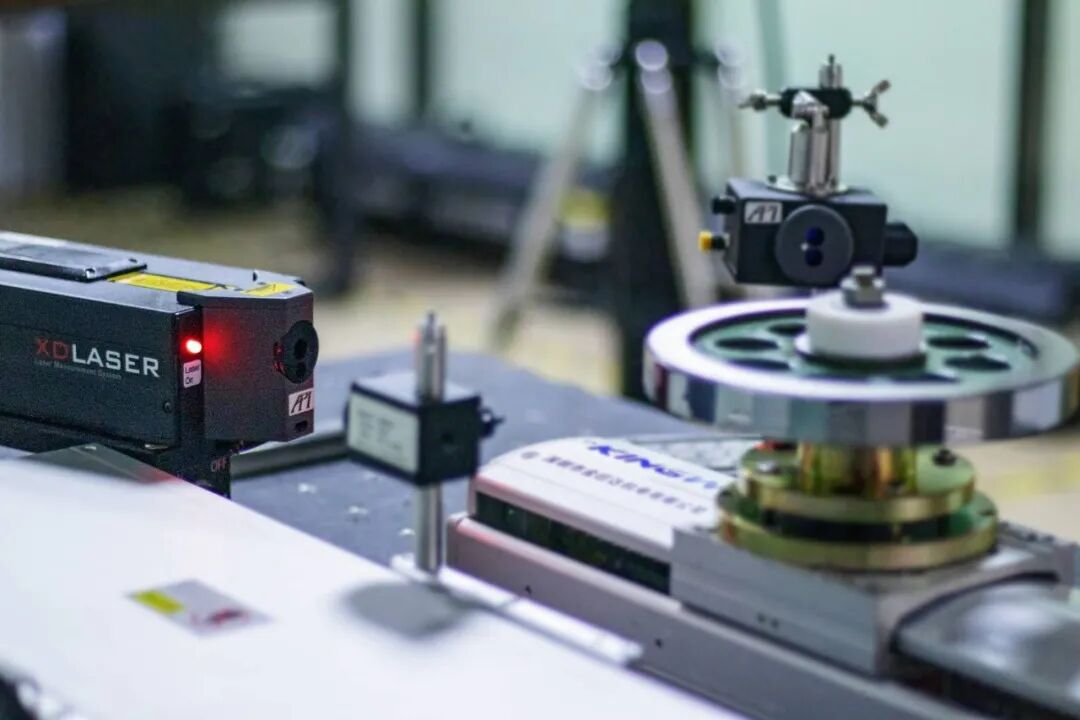

各個國家為了提高精度，強調了不同的技術途徑。美國高度重視建模和軟件，即通過大量的測量數據積累，挖掘影響產品質量的各種誤差源，找出其對質量的影響規律與消除方法，構建數學模型，形成軟件，并不斷評估對質量的改善效果。比如安捷倫用于實驗室的雙頻激光干涉儀，在從5528型升級到5529型時，幾乎沒有改動任何硬件，而是把新的軟件嵌入進去，使儀器測量分辨率提高了一個數量級。再如，在探測引力波時，巨型激光干涉儀的探測分辨率不夠，但是科學家通過建立系列數學模型和軟件計算提升了系統的分辨力，成功探測到引力波?？梢姡绹朔浅Ｖ匾曑浖芰Φ慕ㄔO(shè)，把軟件能力變成核心競爭力的基礎。

相比之下，德國人更注重硬技術，靠深度挖掘機器性能來提升質量，而日本人則更強調工匠精神。盡管各國強調的側重點不一樣，但都是以大量精準測量數據的積累和數據處理為基礎的。國內在很多人的認識中，普遍存在著“質量保障”誤區。如很多企業家和工程技術人員通常以為，質量是靠先進的制造裝備來保障的。從發達國家高端裝備制造發展歷程中可以知道，只有先進的制造裝備是不行的，特別是發展到超精密制造階段，測量不出來，就制造不出來。我國幾乎買遍了國外工業母機，但從整體上看，我國的高端裝備制造質量并沒有提升。只有通過精確測量，才能精確找到產品質量不合格出現在哪里；只有對測量數據進行大量積累和深度分析，才能發現不合格的根源和誤差作用規律；只有經過系統的精度調控，全面精準地消除了產生誤差的根源，才能最終提升高端裝備制造質量。

制造與測量，是無法分離的硬幣兩面。

面向高端裝備制造的整體測量能力存在三大挑戰，一是對“精密測量是支撐制造質量的基石”這一基礎性和決定性作用的認識嚴重不足。二是國家測量體系不完整，特別是工業測量體系極其薄弱；三是工業測量儀器體系呈碎片化，無法滿足整體測量能力建設的需求；

要完成高端裝備制造質量提升這一重大歷史使命，就必須盡快推進“測量三能力”的建設。只有加快建成完整的“測量三能力”，建成完整的制造測量一體化體系，形成系統的精度調控能力，才能從根本上解決裝備制造高質量發展的問題。
