超精密設備常見問題分析與解決辦法（下）
隨著精密設備應用的普及,采用激光干涉儀對精密設備進行定位精度檢測也成為目前公認的高效、高精度的檢測方法。但是不同的設備使用激光干涉儀檢測的精度曲線會各不相同,因此想要提高精密設備定位精度,就需要對不同的測試結果給予全面而科學地分析,本文就正隆產品在使用過程中遇到的幾種機床誤差曲線的誤差源及解決方案提出分析,供更多關心精密設備精度檢測和誤差修復的人士參考。

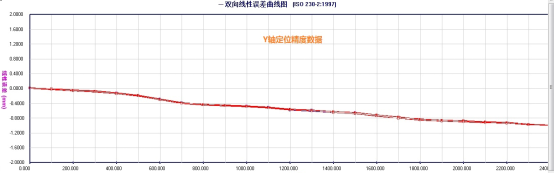

上圖中曲線向外運行和向內運行兩個測試均出現向下的坡度。此圖顯示在整個軸線長度上,誤差呈線性負增加。這表示激光系統測量的距離短于設備位置反饋系統指示的距離。(分析以上數據時，使用正隆測量軟件圖形類型的符號約定。一些三座標測量機(例如ⅦDI2617)使用相反的符號約定,因此圖形坡度與之相反。)
負坡度可能原因:
1)在激光干涉儀設置上可能的問題:光束準直調整不正確,如果軸線小于預設值則可能是材料熱膨脹補償系數不正確、材料溫度測量不正確、波長補償不正確。
2)設備可能的誤差源:俯仰角和偏擺角造成阿貝(Abbe)偏置誤差、設備的線性誤差。
3)整條絲桿螺距的實際值比理論值小，并持續累積于負值！確定來料與標稱精度是否一致
針對以上問題建議:如果軸線行程很短,請檢查激光的準直情況，檢查氣象站是否已有效連接，或者檢查手動輸入的環境數據是否正確;檢查材料傳感器是否正確定位以及輸入的膨脹系數是否正確;條件允許使用具備角度測量功能的5D干涉儀重新做一次測量,檢查設備的俯仰和偏擺誤差。同時也檢查系統絲桿導程設置是否正確！
上圖顯示在整個軸線長度上，誤差呈線性正遞增。這種圖示可能是以下幾種問題:
1)在激光干涉儀設置上可能的問題,如:材料熱膨脹補償系數不正確、材料溫度測量不正確、波長補償不正確。
2)機床方面的問題,如:俯仰和扭擺造成阿貝(Abbe)偏置誤差、機床的線性誤差
3）整條絲桿螺距的實際值比理論值大，并持續累積于正值！確定來料與標稱精度是否一致
針對以上問題建議:
1)檢查氣象站和測量頭是否已連接并有效，或者檢查輸入的手動環境數據是否正確。
2)檢查材料傳感器是否正確定位以及輸入的澎脹系數是否正確。
3)使用具備角度測量功能的5D干涉儀重新做一次測量檢查機床的俯仰和扭擺誤差。
4）同時也檢查系統絲桿導程設置是否正確！

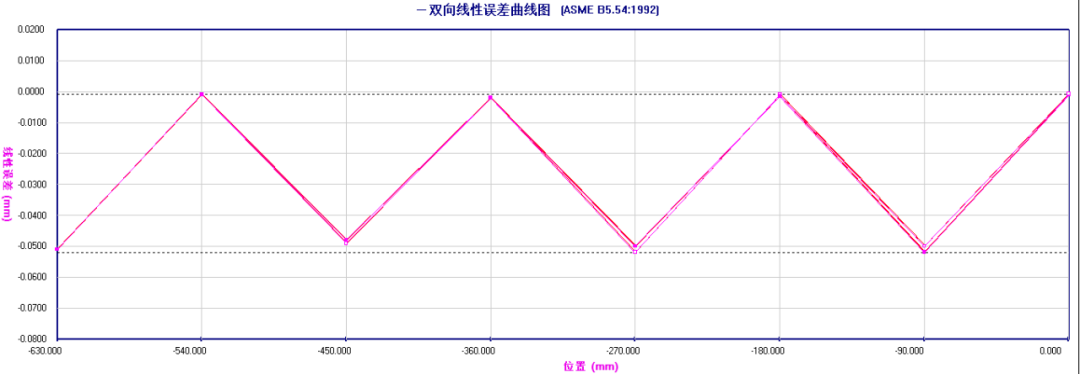

周期性曲線可能原因:
1)在激光干涉儀沒置上可能的問題,該曲線的誤差大小不太可能與儀器操作有關,主要去分析機床本身的誤差源。
2)機床方面的問題:絲杠或傳動系統故障、編碼器問題或故障、長型龍門式機床導軌的軸線直線度。
3）查看激光干涉儀的直線度上下及左右方向（3D以上系列具備此功能）數據，觀察是否有正玄波圖形！
針對以上問題建議:采用小得多的采樣點間隔在一個俯仰周期上再測量一次,確認俯仰誤差。作為一項指導原則,如果你要檢查的是機床某元件的周期性影響,可將采樣間隔設為預期周期性俯仰的1/8。比較以下各項,確認可能的誤差來源:設備絲杠的螺距、齒條的齒距、編碼器、分解器或光柵尺俯仰、長型門式軌道的支撐點之間的距離。如果你在圖上記錄一個完整期(俯仰)長度,將對引起問題的原因有所了解。例如,如果誤差周期是20mm,查閱設備手冊我們發現絲杠的導距也是20mm,很顯然,我們看到的誤差與絲杠旋轉問題有關。絲杠可能在最近的一次維修或機床移動時被弄彎了或者絲杠偏心旋轉。
在大型門式機床上,可能的原因是齒條和齒輪傳動系統裝配差劣或齒輪不均衡運行。檢查齒輪的有效周長和齒條的齒距,并將它們與圖形比較。
檢查位置反饋系統。將周期性誤差大小與感應式測量器( Induc tosen)'計量器上的編碼器節段或‘球柵尺( Spherosyn)計量器中的球尺寸比較。
如果周期性誤差很小,應考慮編碼器插補故障的可能性。以極小的采樣間隔重新檢查,以降低偽信號的可能性。
