如何提升精密設備的精度與影響因素分析（上）

  精密設備的定位精度又可以理解為設備的運動精度，定位精度取決于控制系統和機械傳動的誤差。設備各運動部件的運動在控制系統的控制下完成，各運動部件在程序指令控制下所能達到的精度直接反映了加工零件所能達到的精度，所以，定位精度在設備加工中尤為重要。

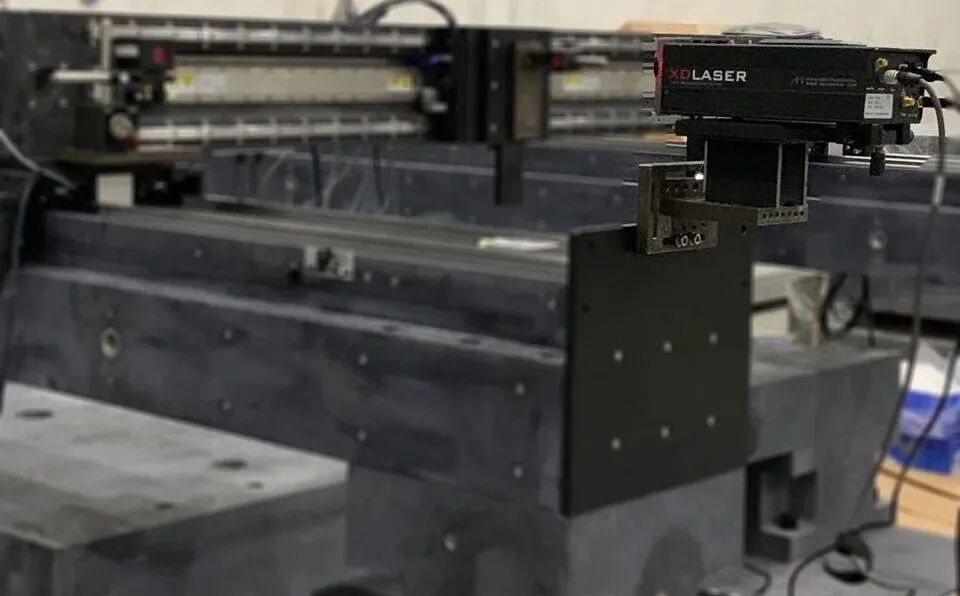

測量定位精度（下圖）

其他誤差

圖（1）

圖（2）

圖（3）

圖（4）

圖（5）

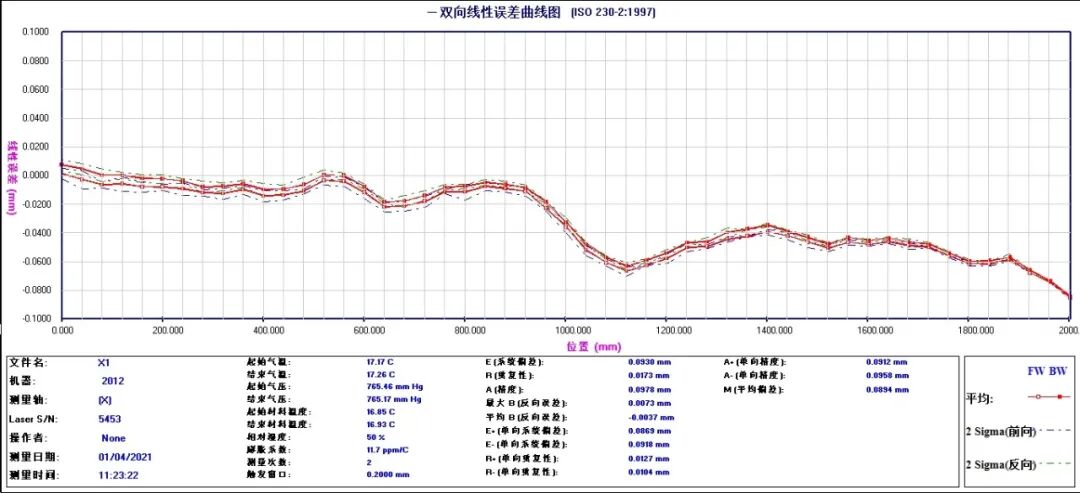

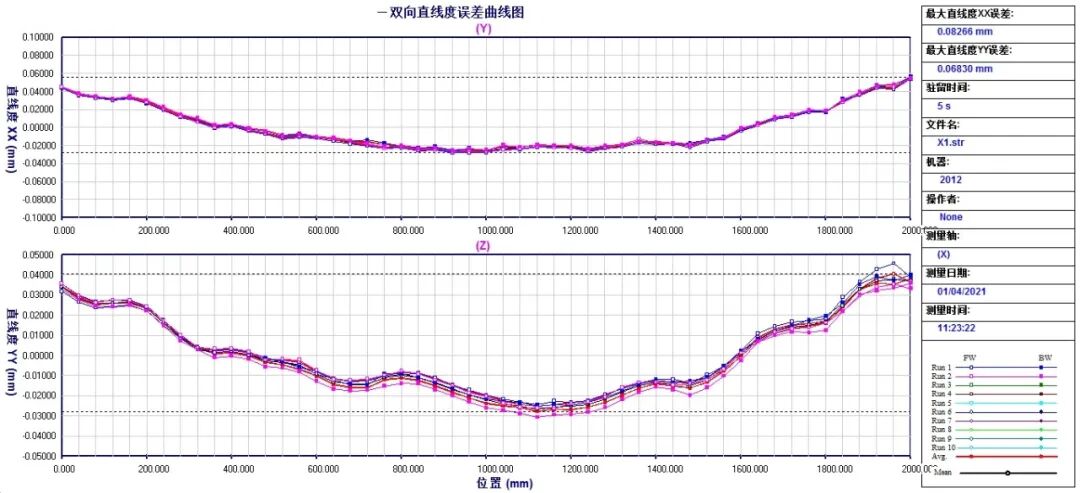

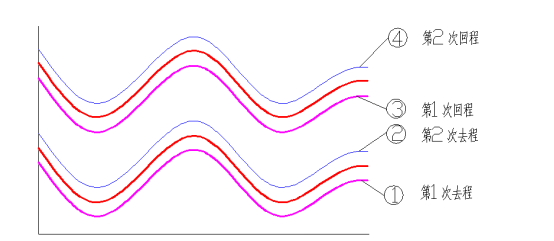

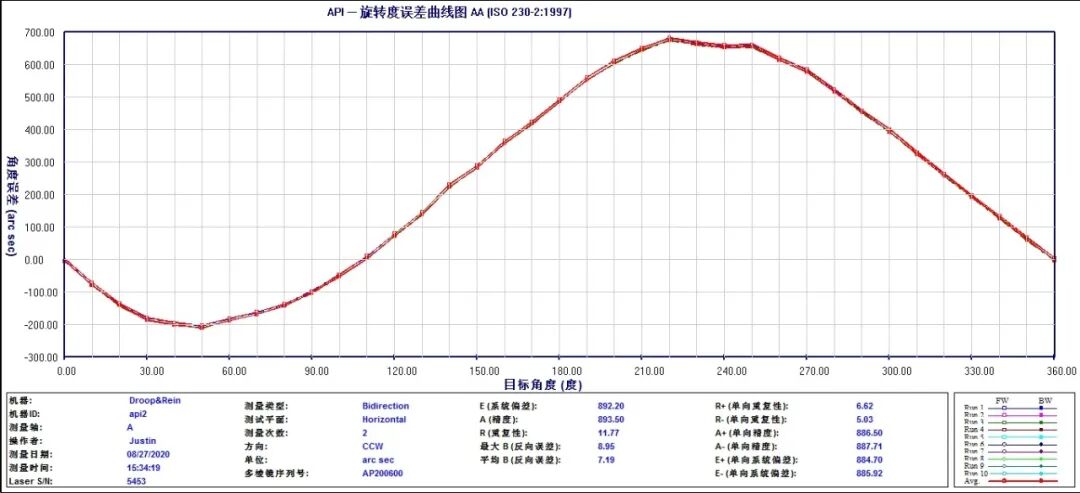

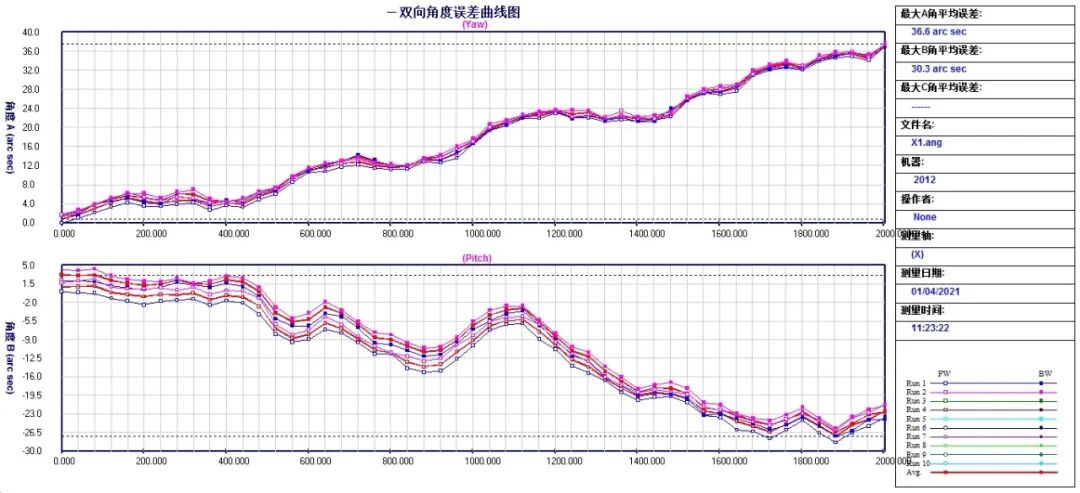

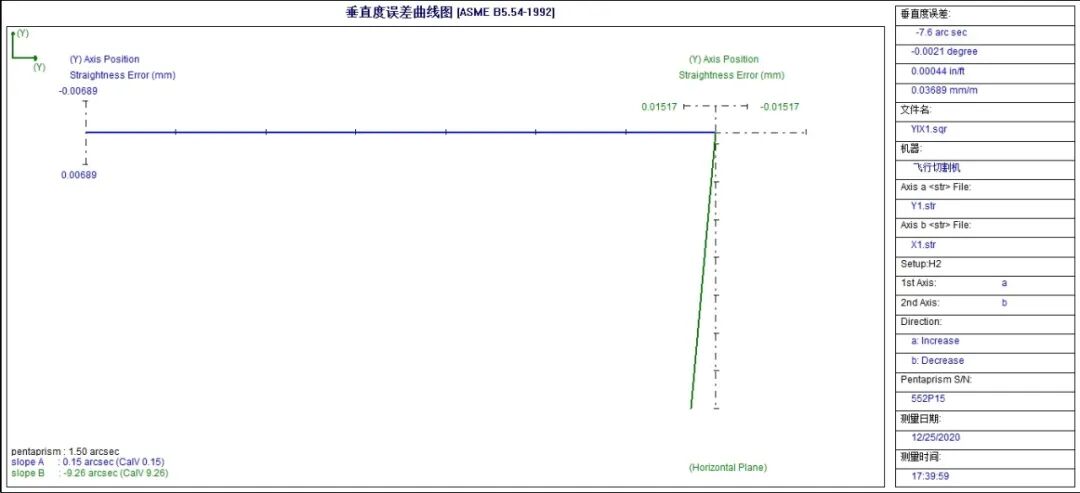

俯仰角、偏擺角(1)、直線度(2)、垂直度(3)、線性誤差(4)、旋轉度(5)曲線圖

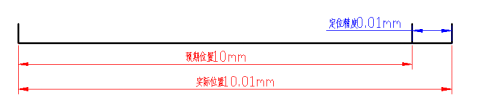

 定位精度是運動控制中最關鍵的一項參數，該參數是運動部件運行位置是否準確的一個重要的衡量指標。該參數數值越小，實到位置與理論位置的偏差越小，系統定位越準確。該參數數值越大，實到位置與理論位置的偏差就越大，系統定位偏差就越大。因此，提升定位精度是使系統定位準確的最有效的方法。

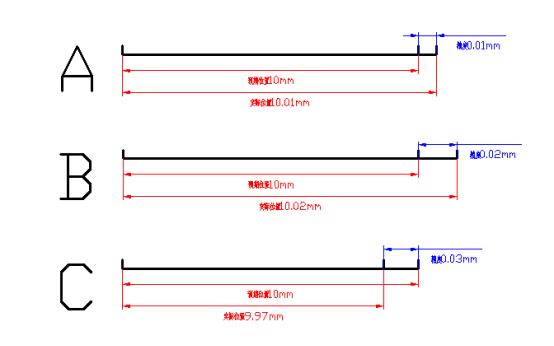

精度：A<B<C

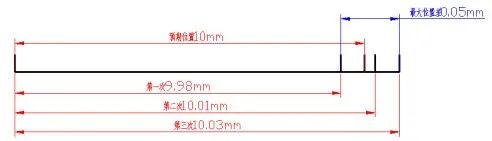

  目前，提升定位精度的方法一般分為兩種：更換更高精度的定位系統，或者進行精度補償。前者可能涉及到更換更高精度配件，成本方面有一定得加大，并且該成本有一定的持續性；后者則只需操作系統中添加補償模塊，利用激光干涉儀生成的補償數據即可將定位精度提升至接近重復性的水平，該方法在前期系統開發時有一定的開發成本，系統完善后則無需成本的增加。

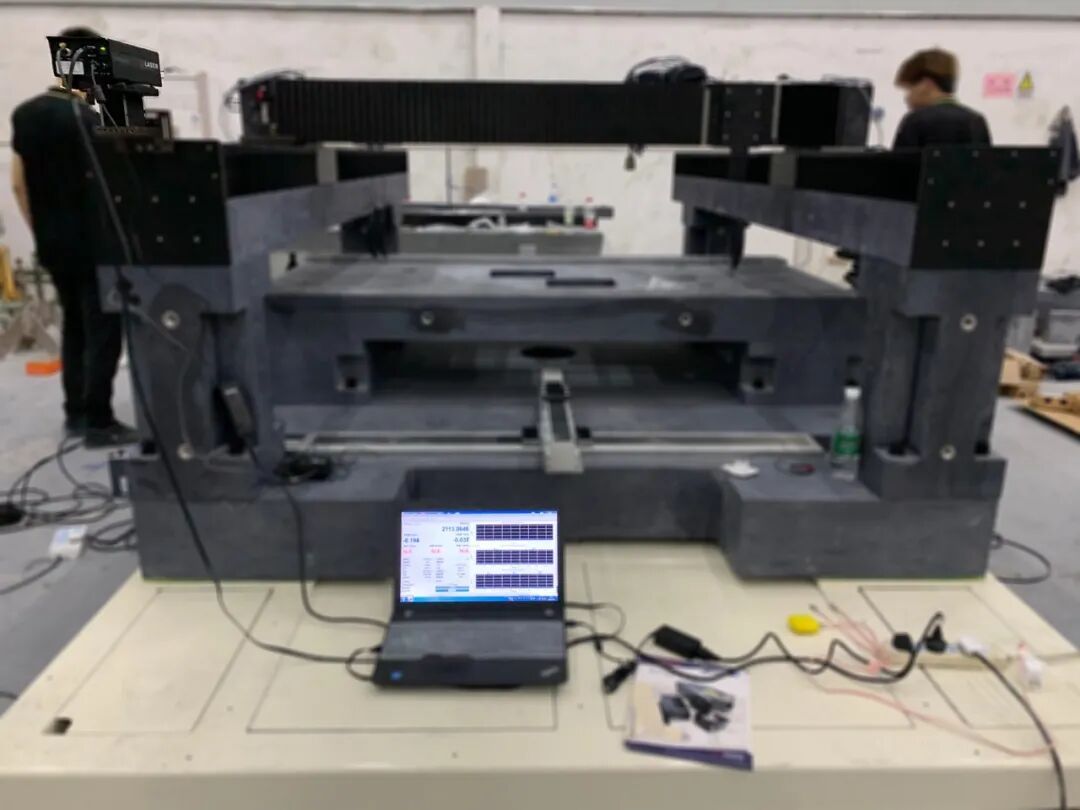

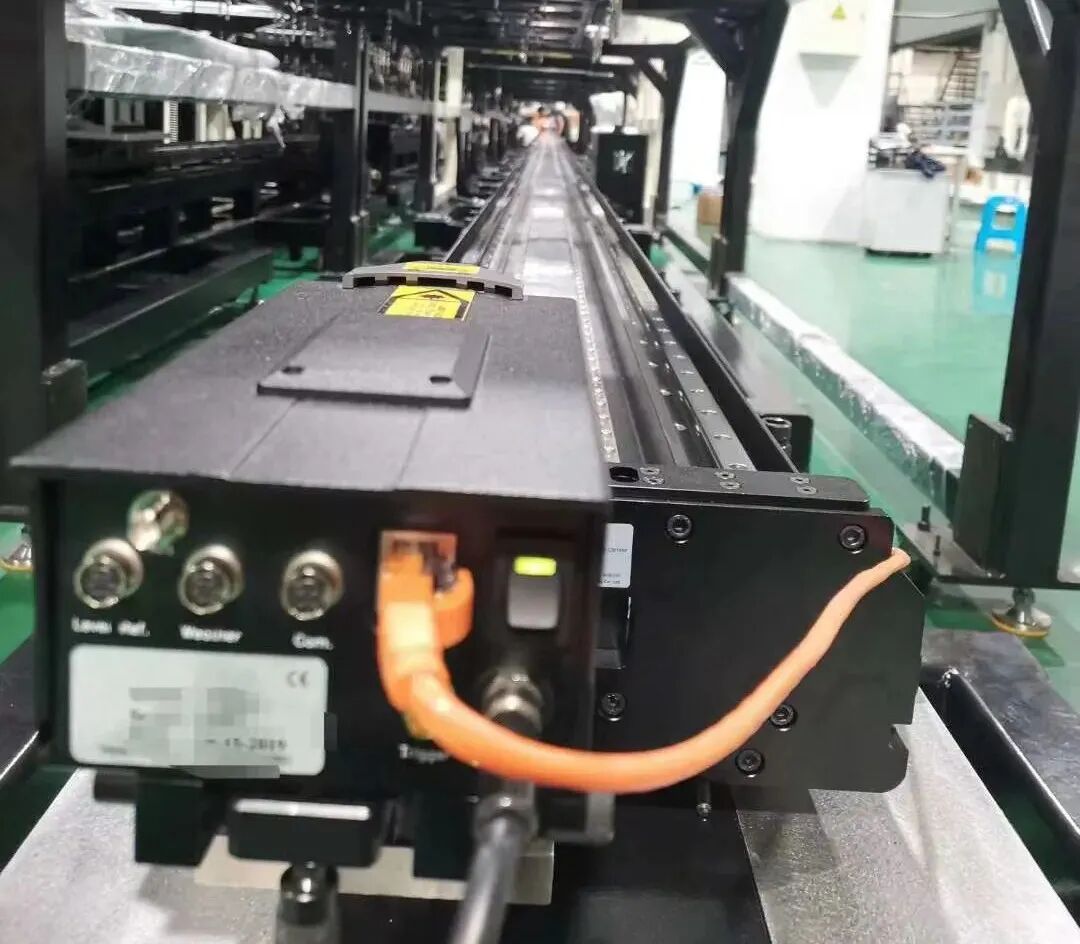

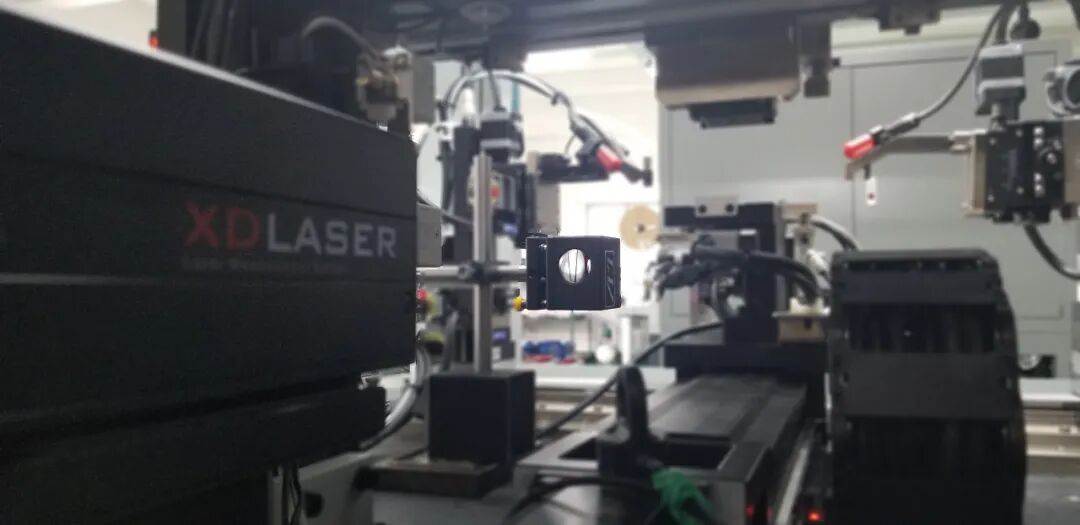

設備精度測量（上圖）

定位精度的影響因素較多，這里從幾個方面介紹幾種常見的影響因素。

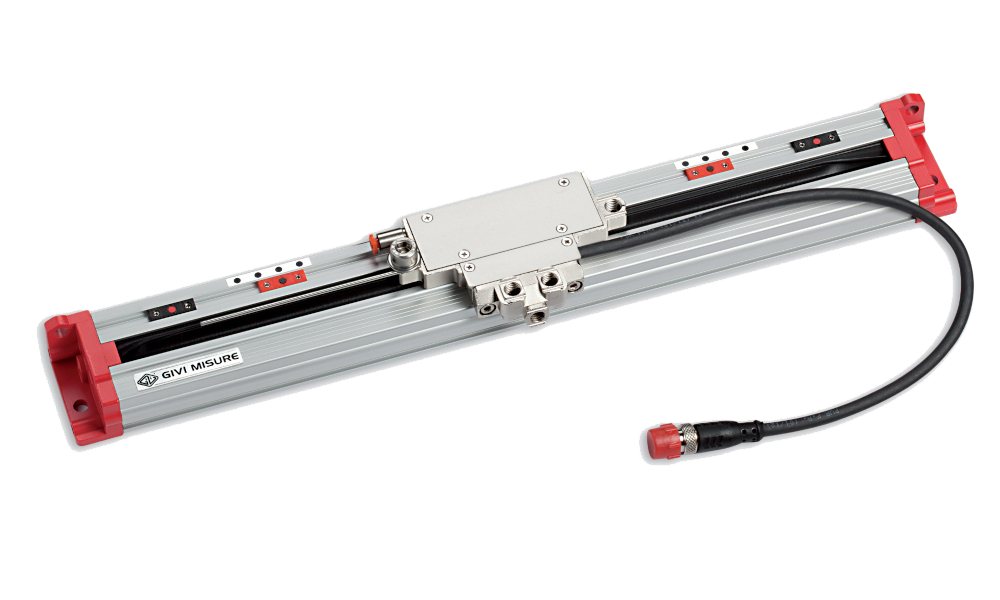

定位系統。對于直線電機系統來說，定位系統包含柵尺和讀數頭。柵尺通常是通過柵格/磁極個數進行位置記錄，柵格/磁極越小，定位精度越高。讀數頭主要是將柵格/磁極平均分成若干份，衡量讀數頭的重要參數為分辨率，讀數頭分辨率越高，定位精度越高。

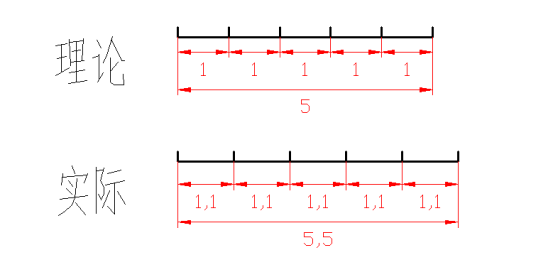

控制系統包含驅動器和操作系統等。驅動器中距離脈沖數量的定義，對定位精度影響較大，例如，驅動器中定義10000個脈沖為1mm，實際10000個脈沖設備運行了1.1mm，那么，在實際應用時，給驅動器發送10000個脈沖信號時，理論上應該運行1mm，實際運行了1.1mm，運行距離越遠，位置偏差就越多。操作系統通常是控制驅動器，給驅動器發送指令的，這樣操作系統發送的指令與驅動器接收指令的一致性就是非常重要的，例如系統發送的指令為運行1mm，驅動器接收的指令為運行1.1mm，那么驅動器最終驅動運動軸運行1.1mm，與理論的1mm就存在一定的誤差。當然，操作系統和驅動器方面可能也會有其他參數影響定位精度，這就需要跟驅動器廠家及操作系統開發人員共同分析評估可能的原因了。

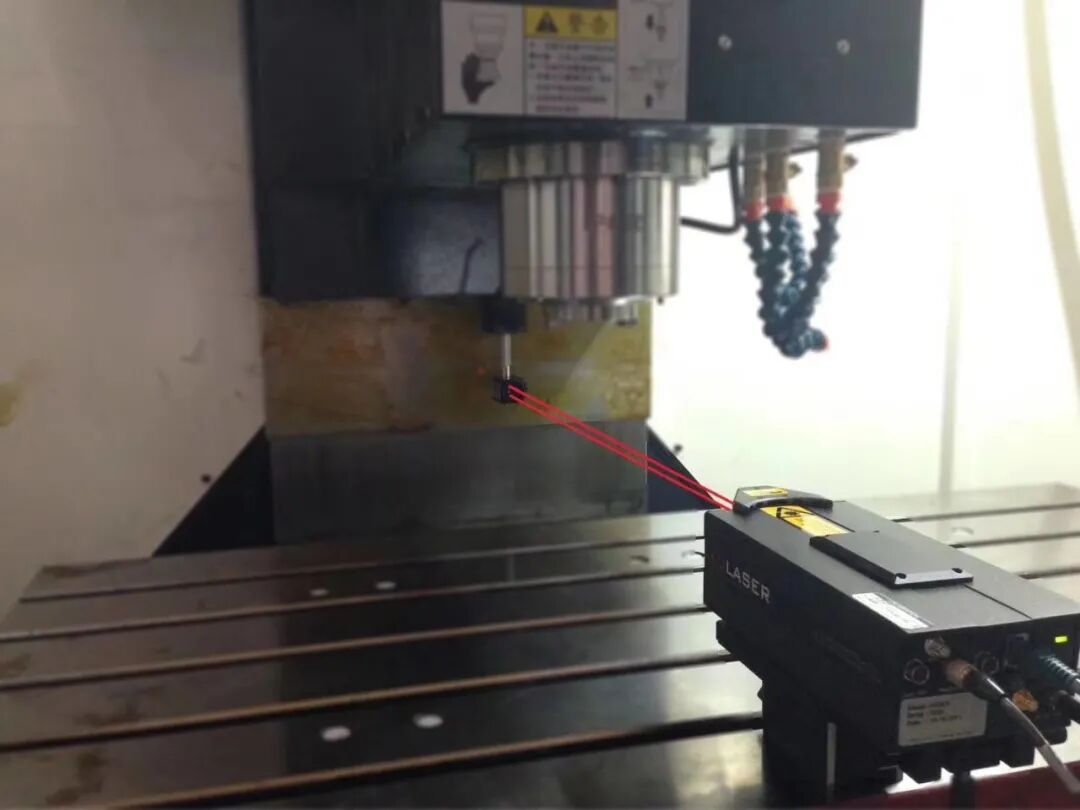

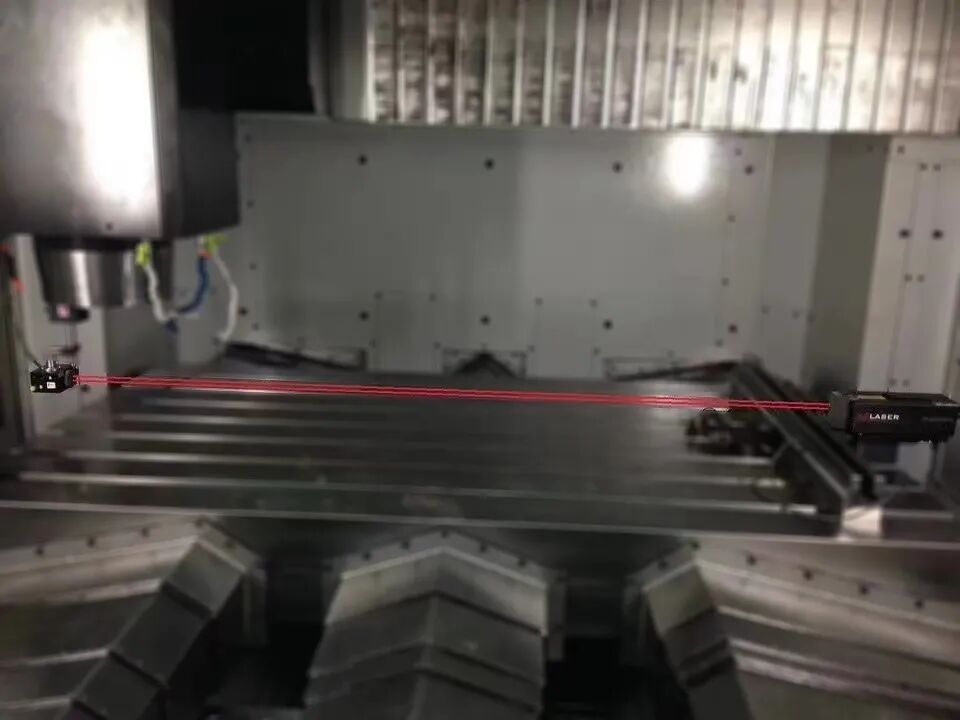

設備精度測量（上圖）

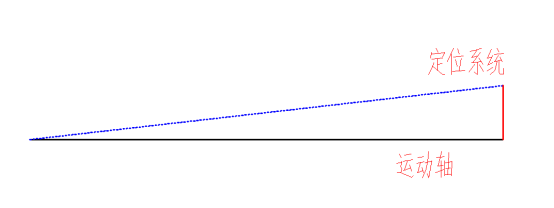

安裝精度只要包含定位系統的安裝精度與測量系統的安裝精度。前者主要影響運動系統的運動精度，后者主要影響的是運動系統的測量精度。非閉環控制的情況下，測量系統主要是由激光干涉儀等標準測量器具替代。定位系統安裝與運動軸向有微小的角度偏差，類似于直角三角形，運行軸向為直角邊，定位系統則為斜邊，隨著距離的增加，位置偏差就越大，定位精度越差。或者定位系統安裝面凹凸不平，由于定位系統貼著在安裝面上，安裝面凹凸不平則延長了定位系統的長度，使實際運行距離小于定位系統示值。測量系統安裝誤差主要是測量基準與運動軸向不平行造成，原理與定位系統一致。API激光干涉儀在安裝時，可根據電腦上的數值實時調整儀器狀態，使測量光線在運動軸兩端的左右直線度數值差和上下方向直線度數值差接近于零，這樣即可最大限度避免測量系統安裝造成的測量誤差。

設備精度測量（上圖）

 定位精度作為運動控制中重要的一項技術參數，以上也只是分析了部分可能的影響因素，仍有很多本報告中未包含的因素，將會持續更新，歡迎各繼續關注！
