激光跟蹤儀工業機器人標定應用

2025-03-13 14:50

工業機器人與現代化生產

從20世紀50年代開始，工業機器人就在人類生產中有了最初的應用：基于伺服系統的相關靈感，工程師Joseph F. Englberger與George Devol共同開發了一臺名為Unimate的工業機器人，并應用于通用汽車的生產車間，完成撿拾、放置的重復工作，自此，工業機器人技術開始蓬勃發展，在工業生產領域代替人類完成很多繁重、重復的流程性作業。

由此，越來越多種類和功能的工業機器人，開始被設計制造出來并服務于人類的生產。

本案例待標定工業機器人及應用需求

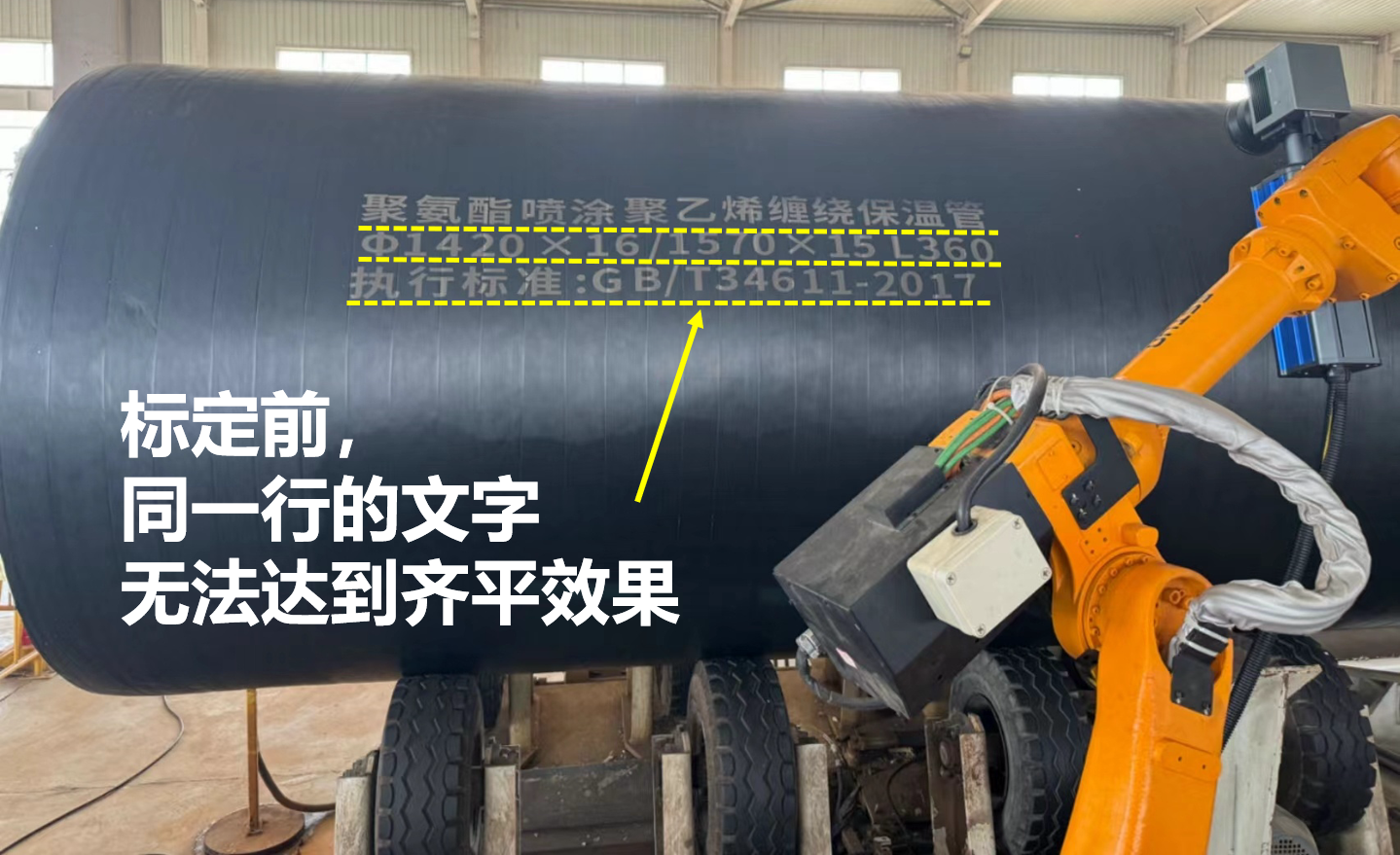

本案例中，待標定的工業機器人為刻字機器人，其主要任務就是給制造完成的大型工件產品刻上名牌、型號、等文字標識。為保障刻字內容整齊美觀，該刻字機器人需要在正式使用前進行精度標定，以滿足應用需求。其中，具體需求如下：

① 要求機器人重復定位精度達到±0.05mm；

② 客戶要求在1工作日內完成本次標定任務以保障生產。

機器人校準解決方案

API開發了一套針對工業機器人各個性能的、有效的評估檢測方案，其中包括：位姿準確度和重復性檢測、多方向位姿準確度變動、距離準確度和重復性、位置穩定時間和超調量、位姿漂移特征、互換性、軌跡準確度和重復性、重定向軌跡準確度、拐角偏差、軌跡速度特征、最小定位時間、靜態柔順性、擺動偏差，這14項性能檢測，都可以采用Radian激光跟蹤儀配合RMS軟件來實現。

源自激光跟蹤儀的精準測量

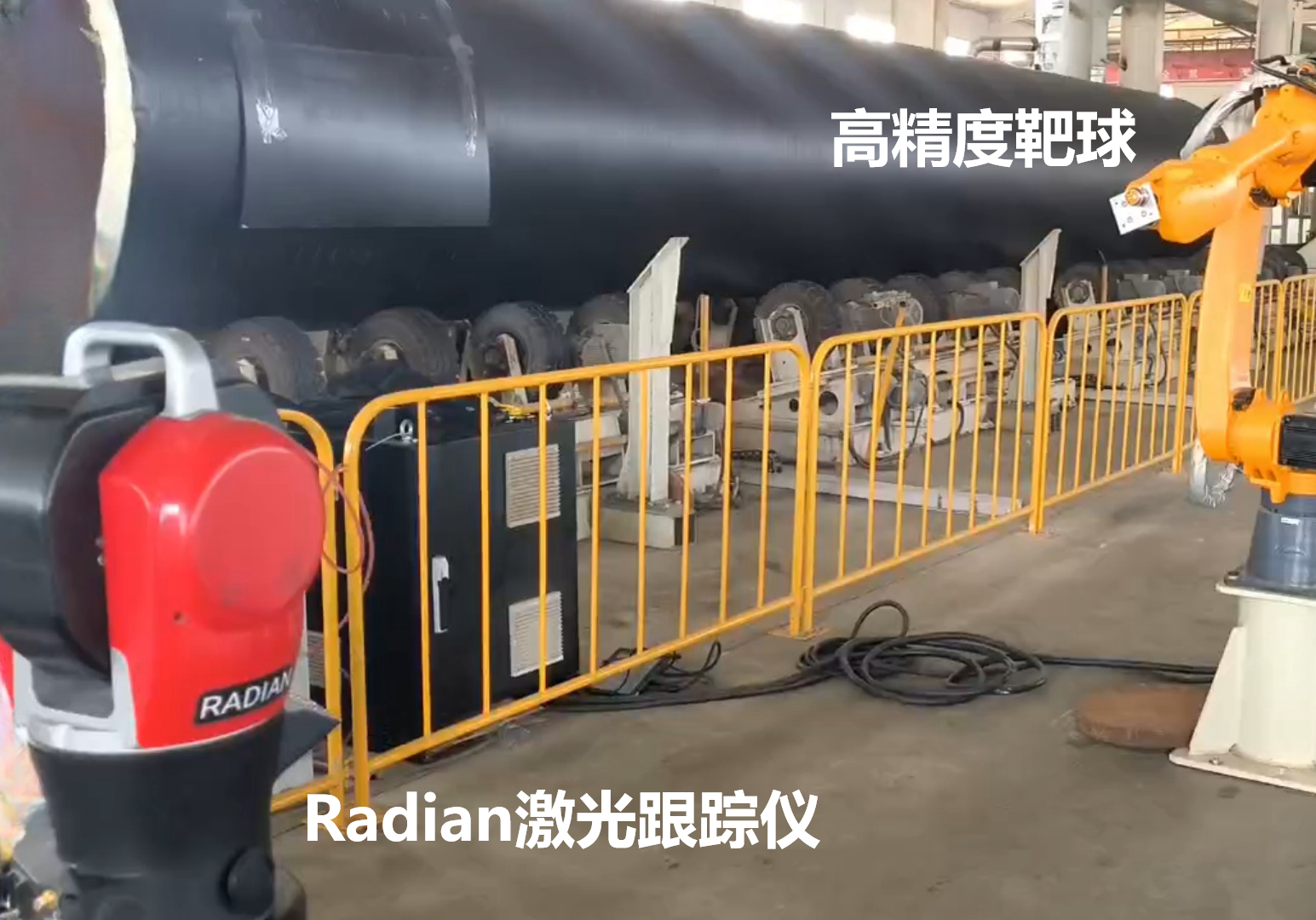

檢測時，只需根據需求在機器人末端部署相應的激光接收裝置（請參考圖2示意），即可啟動激光跟蹤儀，并自動完成全套流程的檢測與評估。

Radian激光跟蹤儀會射出激光，并將激光鎖定至固定在執行機構末端的靶球（或靶標）中心，工業機器人在其運動范圍內移動的同時，激光跟蹤儀會實時記錄下點位坐標或軌跡，并反饋至PC中的RMS軟件進行數據的分析及評估。

通過機器人真實運動位置與其理論位置相比較，即可得到運動的偏差，從而針對這些偏差進行補償，實現機器人的標定。

本案例中的實際操作

本案例中，由于無需檢測6自由度（姿態）數據，且無需進行軌跡監測，只對該刻字機器人定位精度有校準需求，所以API測量團隊制定了Radian激光跟蹤儀+高精度靶球（SMR）以及API RMS機器人檢測軟件的方案實施此次標定作業。

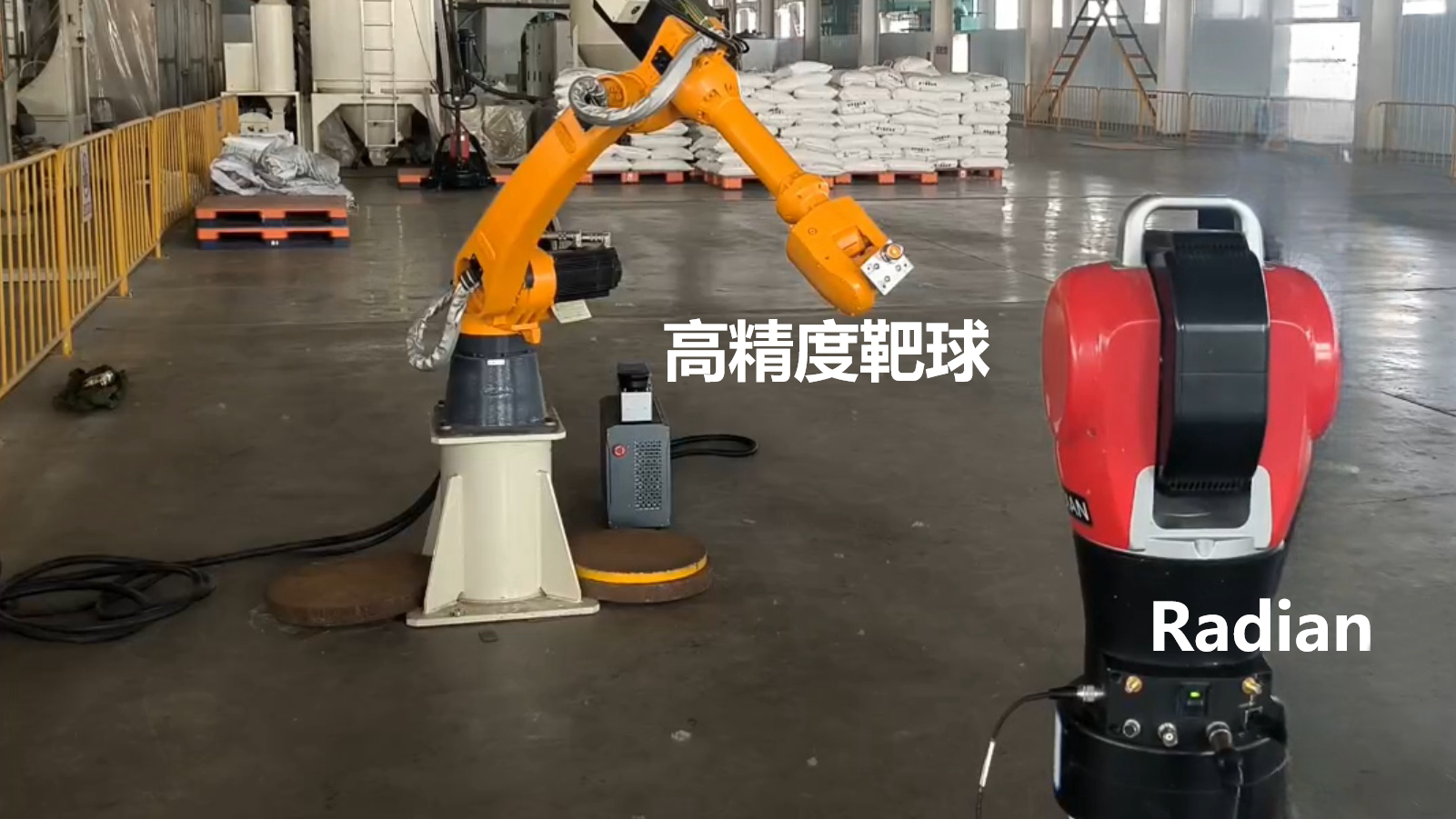

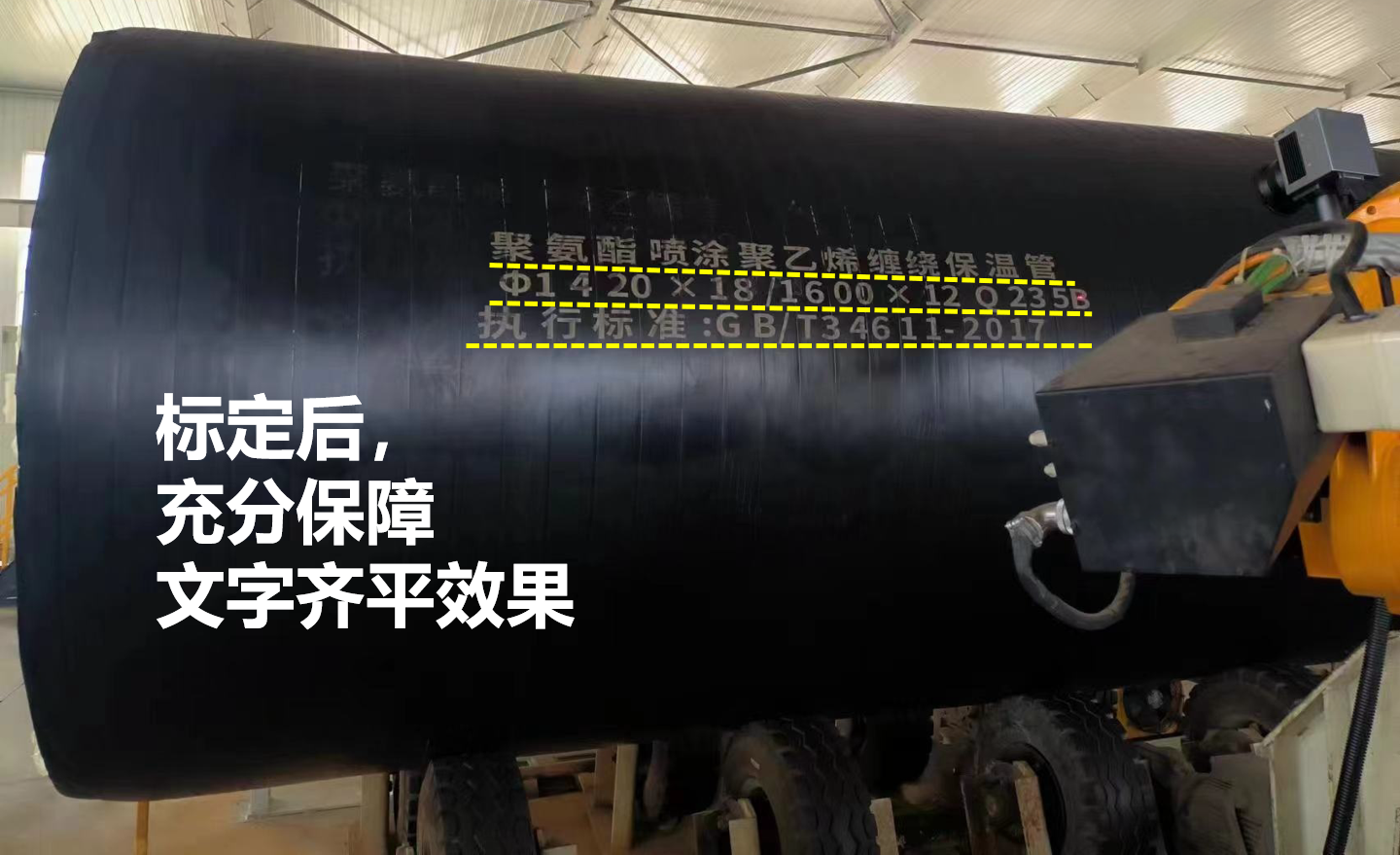

作業時，工程師將Radian激光跟蹤儀布設在待測刻字機器人周邊合適位置，將高精度靶球固定于機器人末端，機器人按照預設程序跑完待測點位，在每個待測點位停頓時，Radian激光跟蹤儀即以1000點/秒的測量速率記錄下該點坐標傳輸至軟件端，后與標準值做比較，得出偏差，完成補償，實現標定。從設備布設到完成標定、復查，用時不超過1.5小時，完全滿足并大幅優于客戶需求標準。
